Трансформаторные подстанции


Комплектная трансформаторная подстанция (КТП) наружной установки служит для приема электрической энергии трехфазного переменного тока частоты 50 Гц, напряжением 6(10) кВ, преобразования в электроэнергию напряжением 0,4 кВ.

КТП 6(10)/0,4 кВ предназначены для электроснабжения потребителей в сельских хозяйствах, населенных пунктов и промышленных объектов в районах с умеренным климатом.

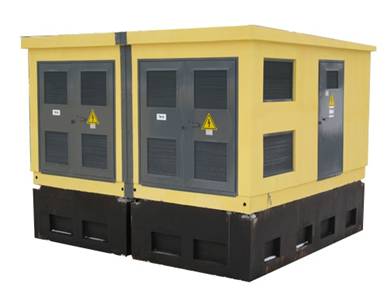

Комплектная двухтрансформаторная подстанция наружной установки 2БКТП;
Комплектная трансформаторная подстанция наружной установки БКТП;
Комплектная двухтрансформаторная подстанция наружной установки 2КТП;
Комплектная трансформаторная подстанция тупиковая КТП-Т;
Комплектная трансформаторная подстанция проходная КТП-П;
Комплектная трансформаторная подстанция мачтовая КТП-М;
Комплектная трансформаторная подстанция столбовая КТП-С;
Универсальная комплектная трансформаторная подстанция КТП-У.

трансформаторная подстанциятрансформаторная подстанцияКомплектная трансформаторная подстанция наружной установки (КТП) рассчитана для работы в условиях:

Высота — не более 1000 метров над уровнем моря;
Температура окружающего среды (от – 45 °С до + 40 °С для климатического исполнения и категории размещения У1 — для эксплуатации в макроклиматических районах с умеренным климатом на открытом воздухе (воздействие совокупности климатических факторов, характерных для данного макроклиматического района); от – 60 °С до + 40° С для климатического исполнения и категории размещения УХЛ1 — для эксплуатации в макроклиматических районах с умеренным и холодным климатом на открытом воздухе (воздействие совокупности климатических факторов, характерных для данного макроклиматического района) по ГОСТ 15150-69 и ГОСТ 15543.1-89);
Скорость ветра до 36 м/с (скоростной напор ветра до 800 Па) при отсутствии гололеда;
Скорость ветра до 15 м/с (скоростной напор ветра до 146 Па) при гололеде с толщиной льда до 20 мм;
По степени защиты по ГОСТ 14254-80: IP23, IP34;
Степень огнестойкости по СниП 2.01.02-85 — II.
Структура условного обозначения КТП:
Х1 КТП Х2 — Х3 — Х4 – Х5 – Х6/Х7 – Х8 – Х9, где:

«Х1»- Число применяемых трансформаторов (при установке одного трансформатора число не указывают)
«Х2»- Комплектная трансформаторная подстанция наружной установки:

«ББ» — блочная в бетонном корпусе;
«Б» — блочная;
«С» — столбовая;
«М» — мачтовая.
«Х3»- Вид исполнения(для КТП «С» столбового и «М» мачтового типа вид исполнения не указывается):

«П»- проходная;
«Т» – тупиковая.
«Х4»- Высоковольтный трансформаторный ввод:

«В» — воздух;
«К» — кабель.
«Х5»- Низковольтный трансформаторный ввод:

«В» — воздух;
«К» — кабель.
«Х6»- Мощность силового трансформатора (25, 40, 63, 100, 160, 250, 400, 630, 1000, 1250, 1600, 2000, 2500);
«Х7»- Класс высокого напряжения трансформатора (6 или 10 кВ);
«Х8»- Класс низкого напряжения трансформатора (0,4 кВ);
«Х9»- Климатическое исполнение и категория размещения по ГОСТ 15150-69 (У1 или УХЛ1).

Срок изготовления подстанции: от 7 рабочих дней.

Научно-Производственное Объединение «ЭлектроКомплект» также поможет осуществить доставку нашей продукции в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.

По любым вопросам Вы можете связаться со специалистами нашей компании в удобное для Вас время.
